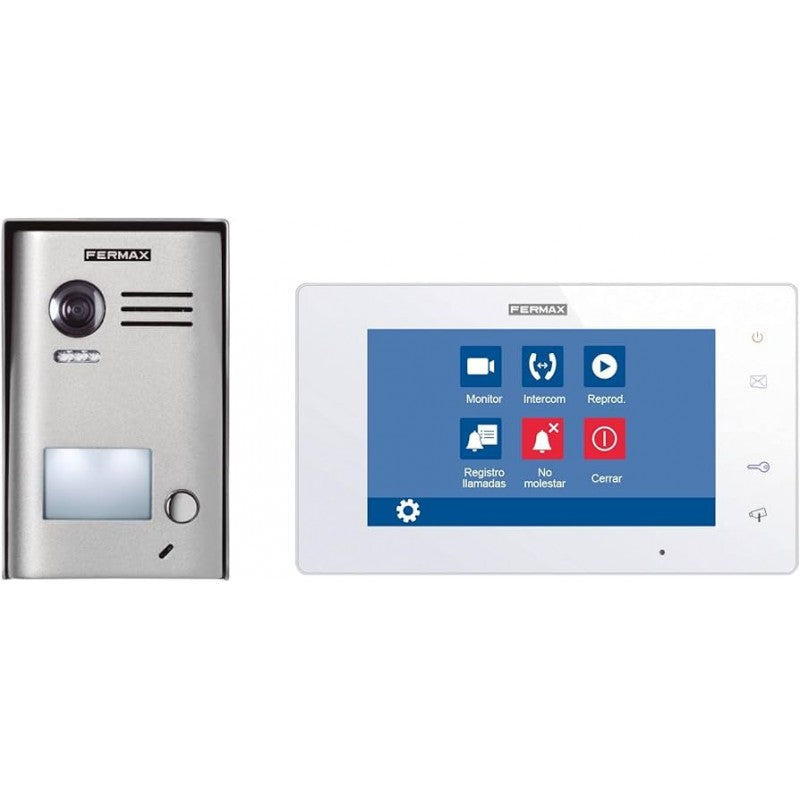

Kit video way 7" 1/l

KIT

Incluye:

• 1527 Placa WAY 1/L con visera
• 1525 Monitor WAY 7"
• 1440 Alimentador DIN8 26DC-2A

Ampliaciones:

• VIVIENDA: hasta 2 monitores adicionales (total 3) sin necesidad de alimentación adicional.
• PLACA DE CALLE: hasta 1 placa de calle adicional (total 2).

Cámaras adicionales:

• En cada placa de calle se puede instalar 1 cámara analógica aérea CCTV adicional (hasta 2 cámaras en la misma instalación).

ALIMENTADOR. Ref. 1440

• Características: 100-240Vca, 0.6A (50-60Hz) / 26Vcc, 2A. Montaje carril DIN 8

PLACA. Ref 1527

• Montaje en superficie. Visera antilluvia incluida, necesaria para montaje.
• Acabado material: zamak y aluminio
• Conexiones (bornas S+, S-) para abrepuertas eléctrico de bajo consumo de 12 Vcc. Consumo máximo abrepuertas eléctrico: 250 mA en mantenimiento. Temporizable (1-8 s.).
• Relé libre potencial para activación 2ª puerta (garaje): Configurable como Normalmente Abierto/Cerrado (COM, NO/NC). Temporizable (1-8 s.).
• Conexión para pulsador de salida de zaguán (Bornas PL, S+): Activa el abrepuertas eléctrico (S+, S-) mientras se pulsa.
• Tarjetero (con extracción frontal) y pulsador de llamada, ambos con retroiluminación por leds. Activación retroiluminación por sensor de luz.
• Potenciómetro de ajuste del volumen del altavoz.
• Conexiones (GND, CCTV) para cámara analógica adicional CCTV.

MONITOR. Ref 1525

• Montaje en superficie (conector de pared incluido).
• Pantalla táctil de 7”. Interfaz de usuario intuitivo compatible con las operaciones de deslizamiento.
• Leds: Blanco: monitor Activado; Morado: No-molestar Activado; Verde: Fotos/Vídeos pendientes de visualizar
• Modo de conversación: Manos libres
• Conexiones para timbre de puerta: bornas GND, BELL
• Fecha y hora: Hora: formato 24h; Fecha: formato configurable. Programable manualmente desde el monitor.
• Modo No molestar: Activación/Desactivación inmediata y/o temporizada para una franja horaria del día.
• Captura de fotos: Automática-Desactivable (desactivada por defecto) y manual. 100 fotos sin tarjeta Micro SD, 1.000 con Micro SD (no incluida en el kit). Las fotos en el monitor se pueden copiar a la tarjeta Micro SD.
• Captura de vídeos: Automática-Desactivable (desactivada por defecto) y manual. Sólo con tarjeta Micro SD 8-32 GB, no incluida en el kit. Hasta 128 vídeos de 15 s.
• Borrado fotos y vídeos: Uno a uno, selección varios, selección todos. Al llegar al límite de almacenamiento borra las más antiguas. Opción de formatear la Micro SD. Activado por defecto el borrado a los 30 días.
• Histórico de llamadas (con fecha y hora): Fotos y vídeos se almacenan con fecha y hora.
• Auto-on (visualización de la calle desde el monitor): 2 placas y 2 cámaras. Seleccionable.
• Apertura puerta peatonal (abrepuertas eléctrico): Activa salida 12 Vcc (Bornas S+, S- en placa). Tiempo de apertura programable (1-8 s.)
• Apertura puerta garaje (abrepuertas electromagnético): Activa relé (Bornas COM, NO/NC). Tiempo de apertura programable (1-8 s.)
• Ajustes de imagen: Brillo, Contraste y Color.
• Ajuste de volumen de llamada y conversación: niveles de 0-8
• Función intercomunicación interna en la vivienda: Posibilidad de llamada a uno o llamada a todos. Máximo hasta 3 monitores por vivienda (1 Principal y 2 Adicionales)
• Idiomas de los menús: 16
• Melodías de llamada: 16. Seleccionables para: llamada de placa, timbre de puerta, llamada de intercomunicación.
• Compatibilidad con cámaras CCTV: Una cámara aérea analógica por placa.
• Conexiones:
  • Bus (B, B);
  • Timbre de puerta (GND, BELL);
  • Ranura para la tarjeta Micro SD (8-32 GB);
  • Interruptor de adaptación de impedancias para la señal de vídeo (dipswitch 1 ON al final de línea).
  • Interruptor de configuración de la dirección de la vivienda (dipswitch 2: OFF=Vivienda 1; ON=Vivienda 2)

PLACA. Ref 1527

Alimentación

• Nominal: 24Vdc NO POLARIZADO (no se tiene en cuenta la polarización durante la instalación). Se alimenta directamente desde el Bus

Ambientales

• Temperatura de funcionamiento: [-25ºC, +70ºC]
• Humedad relativa (sin condensación): [5%, 95%]
• Grado de estanqueidad (IP): 44

Mecánicas

• Dimensiones (ancho x alto x profundo): 94 x 164 x 21 (34 con visera) mm
• Grado de resistencia al impacto (IK): 07

Cámara

• Ángulos: H=120º; V=90º
• Visión nocturna en color a través de leds blancos (6) con activación por sensor de luz. Como tiene LEDs, no se requiere iluminación adicional.
• Resolución cámara: 900 TVL

MONITOR. Ref 1525

Alimentación

• Nominal: 24Vdc NO POLARIZADO (no se tiene en cuenta la polarización durante la instalación). Se alimenta directamente desde el Bus

Ambientales

• Temperatura de funcionamiento: [-10ºC, +55ºC]
• Humedad relativa (sin condensación): [5%, 95%]
• Grado de estanqueidad (IP): 30

Mecánicas

• Dimensiones (ancho x alto x profundo): 222 x 154 x 11,5 mm

Pantalla táctil

• Tamaño: 7"
• Formato: 16:9
• Resolución: 1024 x 600 píxeles
